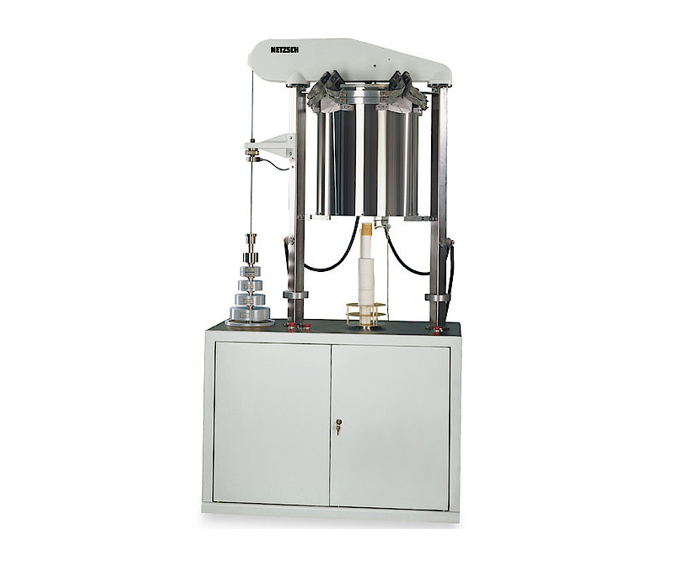

产品概述：

RUL（高温荷软测量）是在升温条件与一定的负载下测量耐火陶瓷产品的形变行为。材料的软化温度范围往往不同于纯原料的熔融范围，需要可靠地测定，使用 RUL 421 可检测在高温的应用场合下耐火产品的使用性能。

CIC (压缩蠕变测试) 指的是在高温下长时间恒温、在一定的负载下耐火材料试样的收缩率。RUL 421 同样可进行 CIC 测试，最高测试温度可达 1700°C。由于其坚固的设计, RUL 421 特别适合于在高温与机械负载下的长时间的测试。

RUL 与 CIC 测试均使用直径 50mm、高 50mm的柱状样品，其形变测量为差示测量原理，试样上需有一 12.5 mm 的共轴孔。

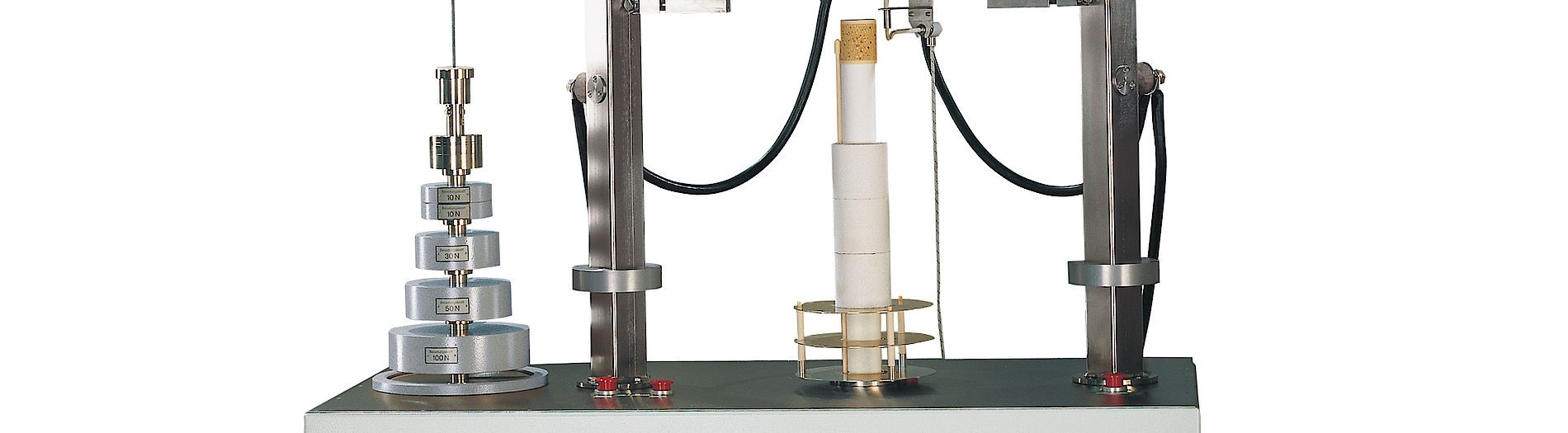

通过使用带砝码的罩状炉子，保证了其负载值与形变无关的良好重现性。

通过将试样上的负载减少至相比样品表面积而言近似可忽略的值, 在 RUL 421 上可进行温度上至 1700°C 的精确的膨胀测量，包括大体积及非均匀材质的样品。

对于组分异常复杂多变的耐火陶瓷，有一系列特殊的应力测试方法。负载耐火特性（RUL）与压缩蠕变（CIC）测试可以用来表征试样在设定的负载与温度程序下的抗形变能力。高温下的折断模量（HMOR）使用热折断模量测试仪进行测试。

这类仪器相关的测量与应用标准有：ISO 1893, ISO 3187, ISO 5013, DIN EN 993-7/8/9, DIN 51048, DIN 51053, DIN 51063, DIN 51046 等。

软件功能：

    RUL/CIC 421 的测量与分析软件是基于 MicroSoft Windows® 系统的 Proteus® 软件包，它包含了所有必要的测量功能和数据分析功能。这一软件包具有极其友善的用户界面，包括易于理解的菜单操作和自动操作流程，并且适用于各种复杂的分析。Proteus 软件既可安装在仪器的控制电脑上联        机工作，也可安装在其他电脑上脱机使用。

• 可绘制绝对或相对膨胀／收缩曲线。

• 多种校正方式：通过标样校正测量或支架理论膨胀数据来校正样品支架本身的膨胀影响

• 偏移量修正

• 特征温度：自动确定起始点、峰值和终止点温度

• 按照 DIN/ISO 国际标准确定软化点。

• 自动软化点检测。

• 可以温度或时间为基准作微分得到膨胀速率曲线。

• 可计算物理热膨胀系数与工程热膨胀系数，并绘制相应曲线。

• RUL 与 CIC 特定的曲线与表格数据。

技术参数：

• 温度范围：RT ... 1700°C

• 加热元件：4 Kanthal-Super 1800

• 升降温速率：0.01 ... 5 K/min

• 样品支架：Al2O3

• 负载：1N ... 1000N（步长从 1N 到 100N）

• 测量范围：20000 μm

• Δl 解析度：5 nm

• 温度测量：使用热电偶（内部与外部温度）

• 样品长度：50 mm

• 样品直径：50 mm

• 气氛：空气，静态（可配备保护气入口）

• c-DTA^® 用于从 RUL 测量结果计算得到附加的 DTA 信号（选件）

• RUL/CIC 421 G 为真空密闭设计，最高真空度 10^-2 mbar
